保压动作液压传动怎样工作?

电磁铁D2, D4, D5, D9, D12通电。

小泵压力油经单向阀向三位四通换向阀向单向阀。进入注射油缸中活塞右腔，实现保压动作。保压动作压力油的压力大小由调压阀调节。一部分压力油进入注射油缸，同时也有一部分液压油经溢流阀回油箱。

塑化注射系统机座后退动作液压传动怎样工作?

电磁铁D、D10通电。

小泵压力油经单向阀到换向阀。一进入移动油缸中活塞的左腔-活塞右移，使与活塞杆连接的机座后退。

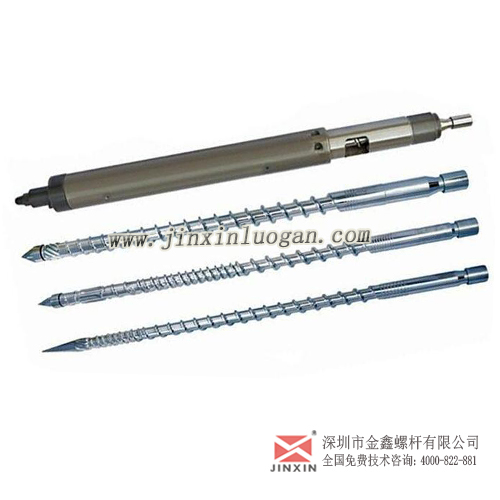

预塑化时螺杆工作原理

电磁铁D2、 D8通电。

小泵压力油经单向阀→二位四通换向阀→进入液压离合器小油缸，推动活塞动作，则液压离合器把电动机和齿轮减速箱连接，带动螺杆旋转，预塑化注塑制品用熔料.此时，注射油缸中活塞右腔液压油在熔料反压力作用下、经单向背压调节阀→三位四叫通换向阀→油冷却器→油箱。

预塑化时螺杆的背压由单向背压调节阀调节。此时单向阂关闭。通向离合器液压油压力由溢流阀来进行调节。
